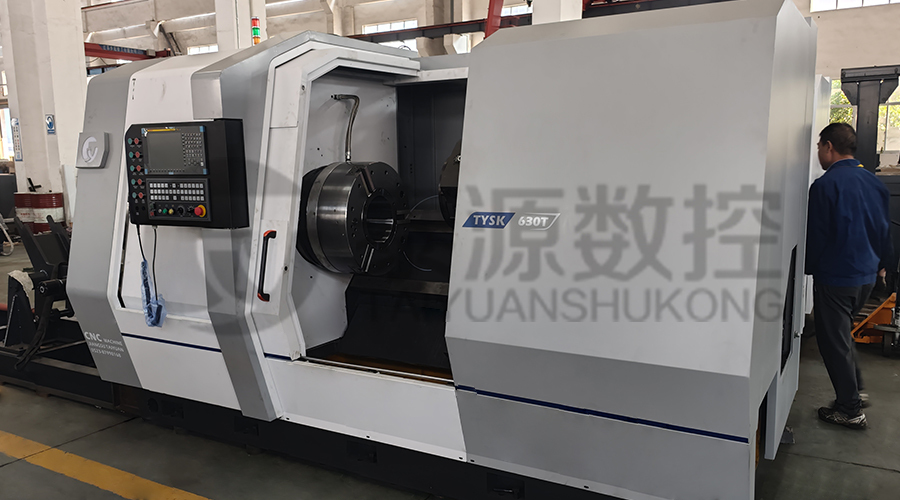

The Stroj za cijevi za bušenje ulja, spojnice i spojnice je specijalizirano CNC rješenje projektirano za visoko preciznu obradu cijevnih navoja u skladu s API i međunarodnim standardima. Ova oprema je posebno konfigurirana za rukovanje rigoroznim zahtjevima obrada cjevaste robe u naftnim poljima (OCTG). , osiguravajući strukturni integritet i nepropusne spojeve za bušaće cijevi, spojeve alata i spojnice koje se koriste u operacijama dubokog bušenja.
Tehnički dizajn i konstrukcijske karakteristike
Stroj ima a dizajn vretena velikog provrta sa sustavom dvostruke stezne glave, koji omogućuje stabilno stezanje obradaka s dužom osi. Krevet je izrađen od visokokvalitetnog lijevanog željeza sa širokom, indukcijski kaljenom strukturom vodilice, pružajući statička i dinamička krutost potrebna za izdržavanje velikih sila rezanja tijekom narezivanja navoja legiranih čelika visoke čvrstoće. Integracija precizni kuglasti vijak i servo motori s velikim zakretnim momentom osiguravaju preciznu kontrolu nagiba, što je ključno za konzistencija sužene niti i kvalitetu završne obrade površine.
Osnovne tehničke mogućnosti

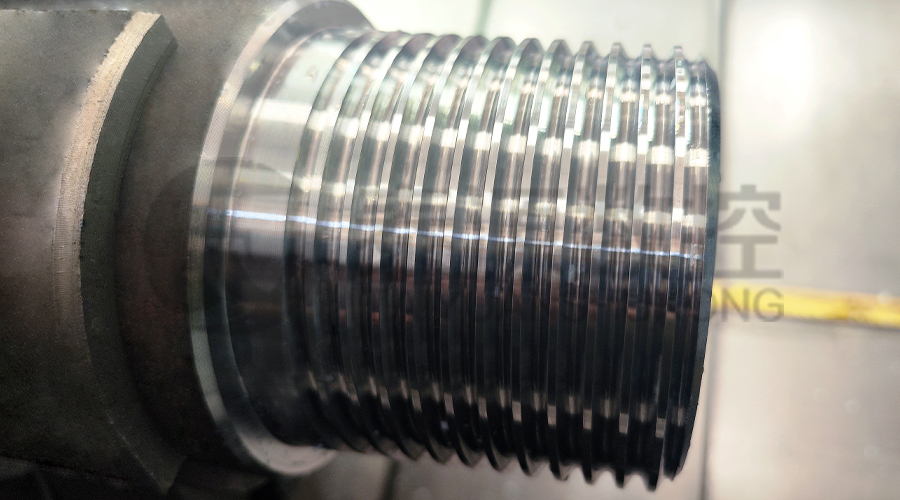

- API profiliranje niti: Sposobnost izvođenja preciznih navoja za API 5DP, API 5CT i vrhunske veze uključujući specijalizirane profile alatnih spojeva.

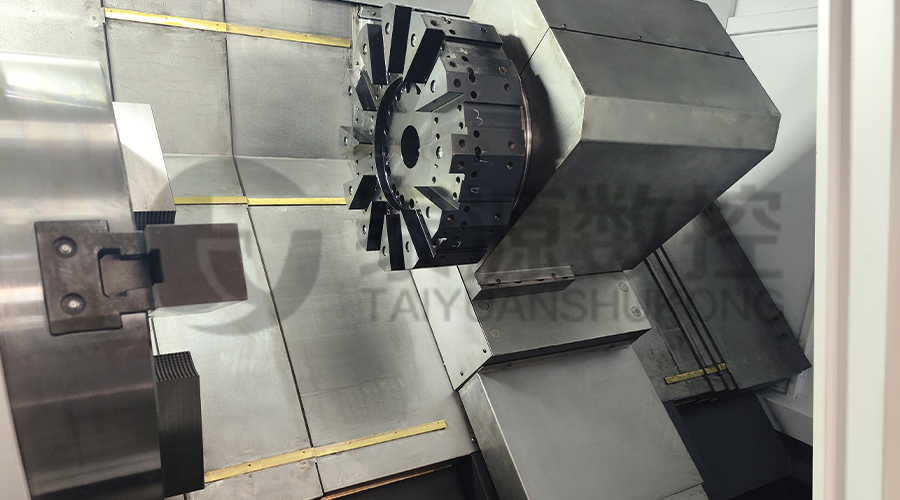

- Automatizirani revolver za alate: Opremljen revolverom za indeksiranje velike brzine koji olakšava brze izmjene alata između ciklusa tokarenja, obrađivanja i urezivanja navoja.

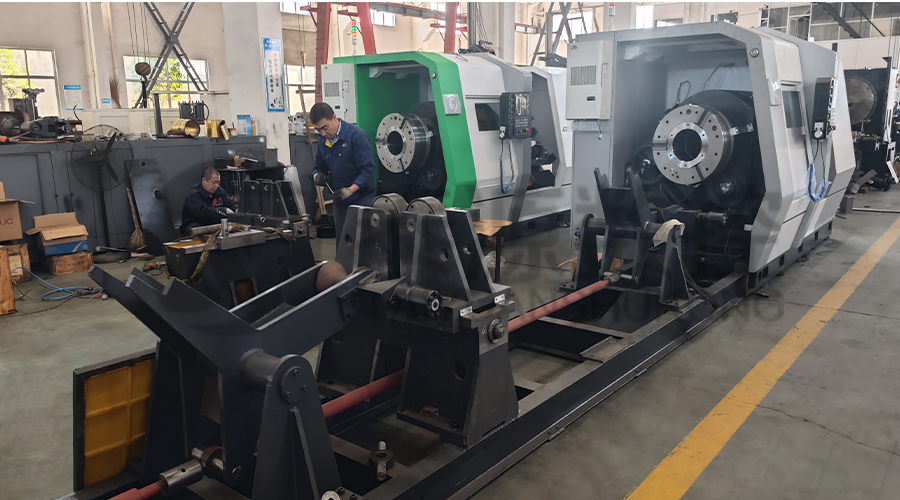

- Sustavi potpore obratka: Uključuje jake oslonce za hidraulične cijevi i valjke za održavanje aksijalnog poravnanja i sprječavanje vibracija tijekom strojne obrade produženih dijelova cijevi za bušenje.
- Preciznost CNC kontrole: Napredni kontrolni sustavi u stvarnom vremenu osiguravaju kompenzaciju toplinske ekspanzije i trošenja alata, održavajući niske tolerancije tijekom dugih proizvodnih serija.
Tehničke specifikacije
| Opis parametra | Jedinica | Tehnička vrijednost |
| Maks. Ljuljačka iznad kreveta | mm | Φ630 - Φ1000 |
| Promjer provrta vretena | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Raspon brzine vretena | broj okretaja u minuti | 10 - 600 (varijabilno) |
| Promjer cijevi za obradu | inč | 2-3/8" - 10-3/4" |
| Pozicije kupole | kom | 4 / 6 / 8 okomito ili vodoravno |
| Točnost pozicioniranja osi X/Z | mm | 0,02 / 0,03 |
| Snaga glavnog motora | kW | 15 / 18,5 / 22 |
Operativne prednosti u proizvodnji naftne opreme
Provodeći ovo CNC strug za narezivanje cijevi u proizvodnu liniju značajno smanjuje vrijeme ciklusa za obnova spoja alata bušaće cijevi i proizvodnja novih spojnica. Arhitektura stroja je optimizirana za narezivanje navoja na prstenu za bušenje visoke preciznosti i obrada površina površine trake otporne na habanje. Korištenjem a zatvoreni povratni sustav , tokarilica osigurava da svaki spoj zadovoljava stroge sigurnosne zahtjeve industrije nafte i plina, smanjujući rizik od kvarova u bušotini.
Često postavljana pitanja
P1: Kako ovaj stroj osigurava preciznost API standardnih niti tijekom dugotrajnog kontinuiranog rada?
Preciznost se održava kombinacijom konstrukcije kreveta visoke krutosti i specijalizirane inženjerske stručnosti Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Osnovana 2003. godine u gradu Taixing, naša tvrtka upravlja objektom od 24.800 ㎡ namijenjenim nacionalnoj proizvodnji naftne opreme. Naše tokarilice imaju a dugo vrijeme zadržavanja preciznosti i minimalne točke kvara zahvaljujući našim GBT i ISO-certificiranim sustavima kvalitete. Korištenje vrhunskih komponenti prijenosa osigurava da čak i pod velikom pogonskom snagom potrebnom za obrada navoja s prstenom za bušenje , oprema održava potrebnu točnost nagiba i dosljednost konusa koju zahtijevaju međunarodni korisnici poput Shanghai Baosteela i raznih globalnih naftnih polja.
P2: Može li ovaj tokarski stroj raditi s raznim OCTG komponentama osim standardnih bušaćih cijevi?
Da, oprema je dizajnirana za visoku specifičnost i svestranost. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. proizvodi širok raspon specijaliziranih alata, a ovaj tokarski stroj može se integrirati u širi linija za proizvodnju bušaćih cijevi . Sposoban je za obradu spojnica, vanjskih krugova prstena svrdla i spojeva alata. Nadalje, naš portfelj proizvoda uključuje specijalizirane strojeve za vijčana pumpa rotor glodanje , tokarenje savijenog omotača i narezivanje trna. Ovaj široki raspon primjene u naftnim poljima, geologiji i rudarskoj industriji rezultat je našeg fokusa na "specijalizaciju, usavršavanje i jačanje" u proizvodnji energetske opreme.
P3: Koju razinu tehničke podrške i pouzdanosti mogu očekivati međunarodni kupci?
Naši proizvodi su prepoznati kao "nacionalna kvaliteta pouzdana" i trenutno ih koriste velika poduzeća u Sjedinjene Države, Japan, Južna Koreja i Azerbejdžan . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. nudi opremu koju karakteriziraju jednostavne strukture za jednostavno održavanje i visoku učinkovitost proizvodnje. Smješteni pored zlatnog plovnog puta rijeke Yangtze, koristimo našu stratešku lokaciju i desetljeća iskustva u proizvodnji kako bismo ponudili snažnu tehničku podršku i pouzdanu isporuku. Pridržavamo se koncepta gledanja na globalne konkurente kako bismo osigurali da naši strojevi ispunjavaju sve veće tehničke zahtjeve globalnog energetskog sektora.
