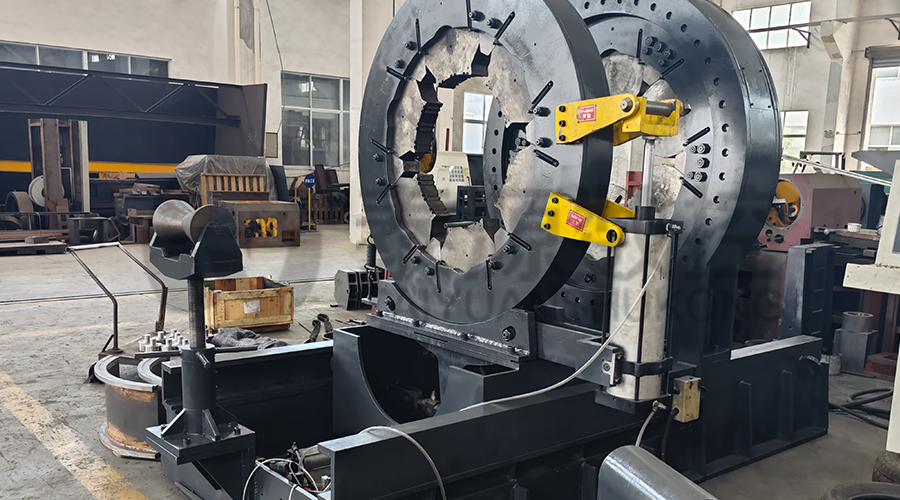

The Jedinica za spajanje kućišta i cijevi strug je specijalizirani CNC alatni stroj konstruiran za preciznu montažu i demontažu spojnica na cjevastim proizvodima naftnih derivata (OCTG). Ova oprema integrira mehaničke, hidraulične i elektroničke upravljačke sustave kako bi se osiguralo da zakretni moment i zahtjevi za položajem zadovoljavaju specifikacije API 5CT. Dizajniran za instalacija spojke velikog momenta , jedinica održava strukturni integritet navojnog spoja dok optimizira proizvodni protok u linijama za završnu obradu cijevi.
Tehnički dizajn i operativne značajke
Arhitektura jedinice za uspon koristi a pogonski sustav vretena male inercije i snažan hidraulički mehanizam za hvatanje. Ova konfiguracija omogućuje kontinuirano praćenje vrijednosti zakretnog momenta , što je ključno za sprječavanje prekomjernog zakretanja ili nagrizanja navoja tijekom sastavljanja kućišta i cijevi. Krevet u stilu struga pruža krutu podlogu koja minimalizira vibracije, osiguravajući dosljedan zahvat niti i dugoročnu geometrijsku preciznost.
Opremljen s a programabilni logički kontroler (PLC) , sustav podržava automatizirane sekvence za različite promjere cijevi i vrste čelika. The čeljusti koje ne ostavljaju tragove ili se koriste specijalizirane matrice za hvatanje kako bi se spriječila površinska deformacija na visokolegiranim materijalima, što je uobičajeni zahtjev za sklop cijevi od legure otporne na koroziju (CRA). . Korištenjem mehanizma povratne sprege zatvorene petlje, jedinica za probijanje prilagođava brzinu rotacije i tlak u stvarnom vremenu na temelju specifičnih parametri navoja spojnice .
Ključne prednosti izvedbe
- Točnost zakretnog momenta: Senzori visoke preciznosti omogućuju prikupljanje podataka u stvarnom vremenu za API spojka make-up , osiguravajući da svaki spoj zadovoljava certificirane sigurnosne stiarde.
- Operativna svestranost: Sposoban za rukovanje širokim rasponom veličina cijevi, od cijevi malog promjera do kućišta velikih razmjera, bez potrebe za opsežnim izmjenama alata.
- Čvrstoća i stabilnost: Ojačana konstrukcija okvira omogućuje operacije visokog radnog ciklusa u zahtjevnim industrijskim okruženjima.
- Integracija podataka: Sustav bilježi grafikone nadoknade (okretni moment u odnosu na okretaje) za sljedivost kvalitete, ključnu za Sukladnost proizvodnje OCTG .
Tehničke specifikacije
| Opis parametra | Tehnički podaci / Raspon | Jedinica |
| Primjenjivi raspon promjera cijevi | 60,3 - 508 (prilagodljivo) | mm |
| Maksimalni moment nadoknađivanja | 10 000 - 150 000 (na temelju modela) | N·m |
| Raspon brzine vretena | 0,5 - 25 (beskonačno varijabilno) | broj okretaja u minuti |
| Točnost mjerenja momenta | ±1% | Puna ljestvica |
| Način stezanja | Hidraulički / sinkroni u više točaka | Vrsta |
| Kontrolni sustav | CNC / PLC s nadzorom zakretnog momenta | Platforma |
| Napajanje | 380V / 415V / 440V (50/60Hz) | V/Hz |
Primjene u proizvodnji naftne opreme
The Jedinica za spajanje kućišta i cijevi strug prvenstveno se koristi u postrojenja za narezivanje cijevi i servisni centri naftnih polja. Služi kao kritična komponenta u proizvodnji API-certificirano kućište i cijevi , gdje ručno dopunjavanje nije dovoljno za zahtjeve visokog tlaka. Ovaj stroj također je bitan za vrhunski spojni sklop , gdje se specifični kontakt zakretnog momenta i ramena mora potvrditi digitalnim dijagramom.
Često postavljana pitanja
1. Kako jedinica za naprezanje osigurava cjelovitost vrhunskih navojnih spojeva?
Jedinica koristi sofisticiranu kompjutorizirani sustav za praćenje zakretnog momenta koji prati odnos između primijenjenog momenta i broja okretaja. To omogućuje precizno otkrivanje "točke ramena" u vrhunskim spojevima. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , osnovana 2003. godine i smještena u Istočnom industrijskom parku grada Taixinga, razvija ove strojeve s visokom krutošću i tehnologijama smanjenja točaka kvara. Naš CNC tokarilice za narezivanje cijevi za spajanje i jedinice za izdubljivanje dizajnirane su za održavanje preciznosti tijekom dugih razdoblja, osiguravajući da čak i složeni profili navoja budu sastavljeni bez oštećenja, ispunjavajući rigorozne standarde međunarodnih poduzeća naftnih polja.
2. Može li se ova oprema integrirati u potpuno automatiziranu OCTG proizvodnu liniju?
Da, zakretna jedinica dizajnirana je za besprijekornu integraciju s sustavi za automatsko rukovanje cijevima i pokretne linije. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , koji pokriva područje od 24.800 ㎡ i služi kao glavna proizvodna baza za nacionalna proizvodnja naftne opreme , pruža cjelovita rješenja uključujući proizvodne linije bušaćih cijevi i specijalizirane strojeve za brušenje. Naše proizvode naširoko koriste globalni lideri kao što je Shanghai Baosteel i međunarodne tvrtke u Sjedinjenim Državama i Japanu. Velika pogonska snaga i jednostavna struktura naše opreme omogućuju visoku proizvodnu učinkovitost i integraciju visokog ciklusa rada u modernim automatiziranim tvornicama.
3. Koje certifikate i standarde kvalitete ispunjavaju ovi strojevi?
Naš Jedinica za spajanje kućišta i cijevi strug proizvodi se prema strogim protokolima kontrole kvalitete. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. je dobila GBT, ISO certifikat sustava kvalitete i prepoznata je kao nacionalna tvrtka pouzdana u kvalitetu. Naša tehnička stručnost proteže se na široku lepezu specijaliziranih alata, uključujući bušilica s navojnim strugovima and strojevi za mljevenje rotora vijčane pumpe . Ovi su proizvodi dizajnirani za snažnu specifičnost i pouzdanost, osiguravajući da svaki obrađen spoj udovoljava sigurnosnim zahtjevima geološke, rudarske i kemijske industrije diljem svijeta.
Za detaljne projektne konzultacije ili po mjeri OCTG oprema za obradu konfiguracije, obratite se našem odjelu tehničke prodaje. Veselimo se dijeljenju razvoja s vama kako bismo stvorili bolju budućnost.
